Tady najdete fotky a obrázky oblíbeného počítače PMD 85 a také screenshoty emulátorů a her. Většina fotek PMD je mých vlastních, protože jsem jiné v takovém rozlišení nesehnal. Pokud máte nějaké zajímavé, sem s nimi :-)
A teď už fotky, nejprve z venku:
ZlevaZepředuZprava
ZlevaZezadu (verze 2)Zprava
Bez moduluSe zdrojemBez modulu
Verze 2A zezaduNajdi deset rozdílů...Najdi deset rozdílů...

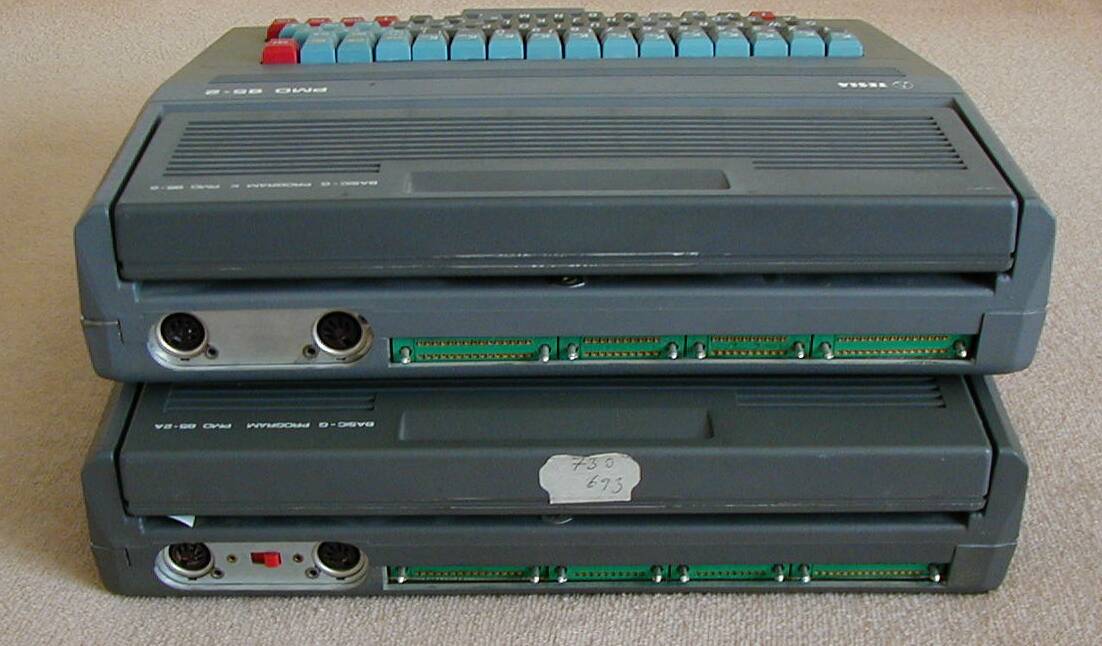

Tři grácie - verze 2, 2A a 3
Porovnejte verzi 2 a 3 - z vnějšku není rozdíl žádný

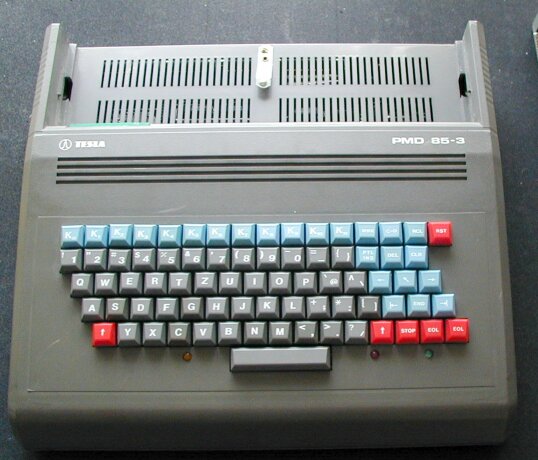

PMD 85-3PMD 85-2 - pro srovnání s verzí 3PMD 85-3 - jiný pohled
Teď několik pohledů dovnitř:

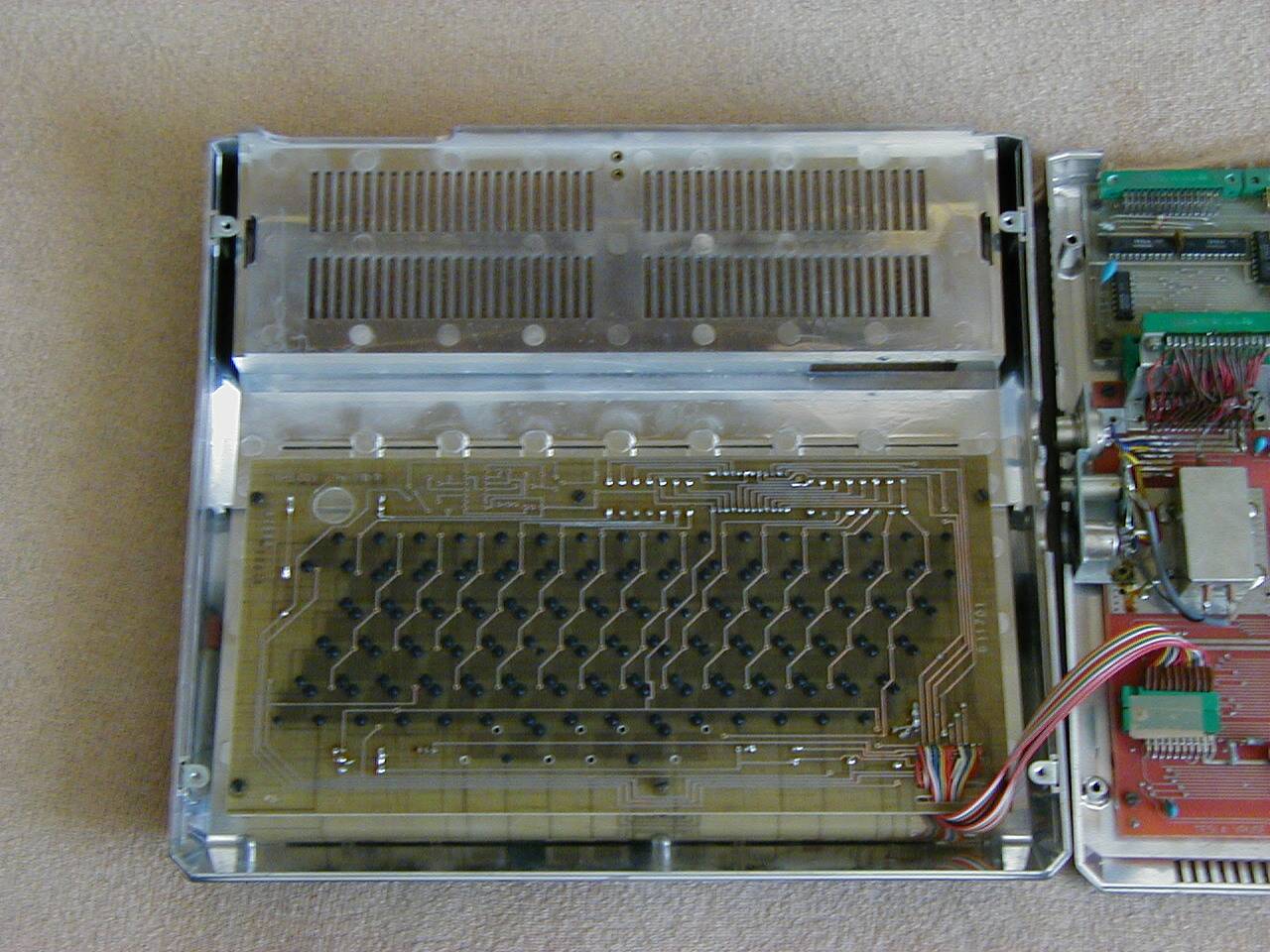

Vnitřnosti verze 2AVnitřnosti klávesniceVnitřnosti verze 2A - je vidět samostatný modul interface a konektor v patře čeká na ROM modul...
Vnitřnosti - detail základní desky verze 2AVnitřnosti - detail základní desky verze 2Vnitřnosti - detail interface kazeťáku - je vidět chybějící obvody HW dekódování signálu a černá propojka, která vede signál ze zesilovače a tvarovače rovnou na vstup DSR 8251
Pohled do verze 3
Vnitřnosti - PMD 85-3 - je vidět značně odlišnou základní deskuVnitřnosti - PMD 85-3 - změněn byl i ROM modulVnitřnosti - PMD 85-3 - detail odlišné základní desky
A několik pohledů jinam :-)
Prototyp PMDPMD 85-2PMD 85-3 - schválně, najděte 10 rozdílů :-)
Autor PMD - Ing. Roman KiššPříručkaMaťo - takto vypadal jeden z klonů PMD
Detail klávesnice PMDROM modulRodný list mého PMD
Jak by vypadalo PMD 85 s pořádným monitorem, myší a hrou FlappyTakto vypadá v emulátoru hra GalaxiaJak by vypadalo PMD 85 s pořádným monitorem, myší a Hlípou
Několik periferií pro PMD 85:
Plotter 4131 od firmy Laboratorní přístroje PrahaPlotter 4140 od firmy Laboratorní přístroje PrahaTiskárna Robotron K6304

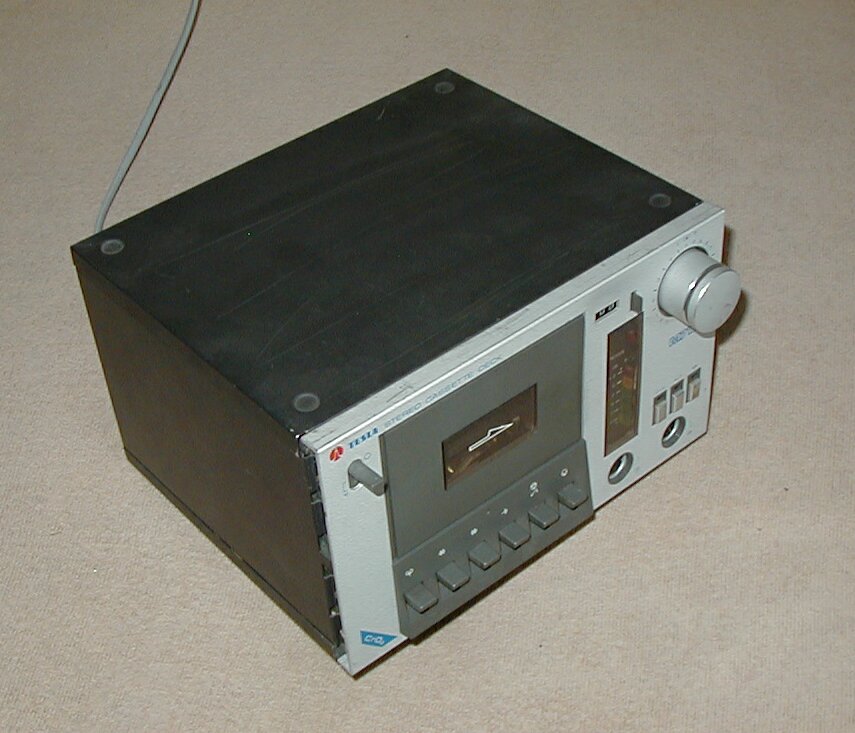

U PMD 85 a IQ151 často používaný magnetofonTypická sestava PMD 85 s televizí MerkurTelevize a monitor Merkur

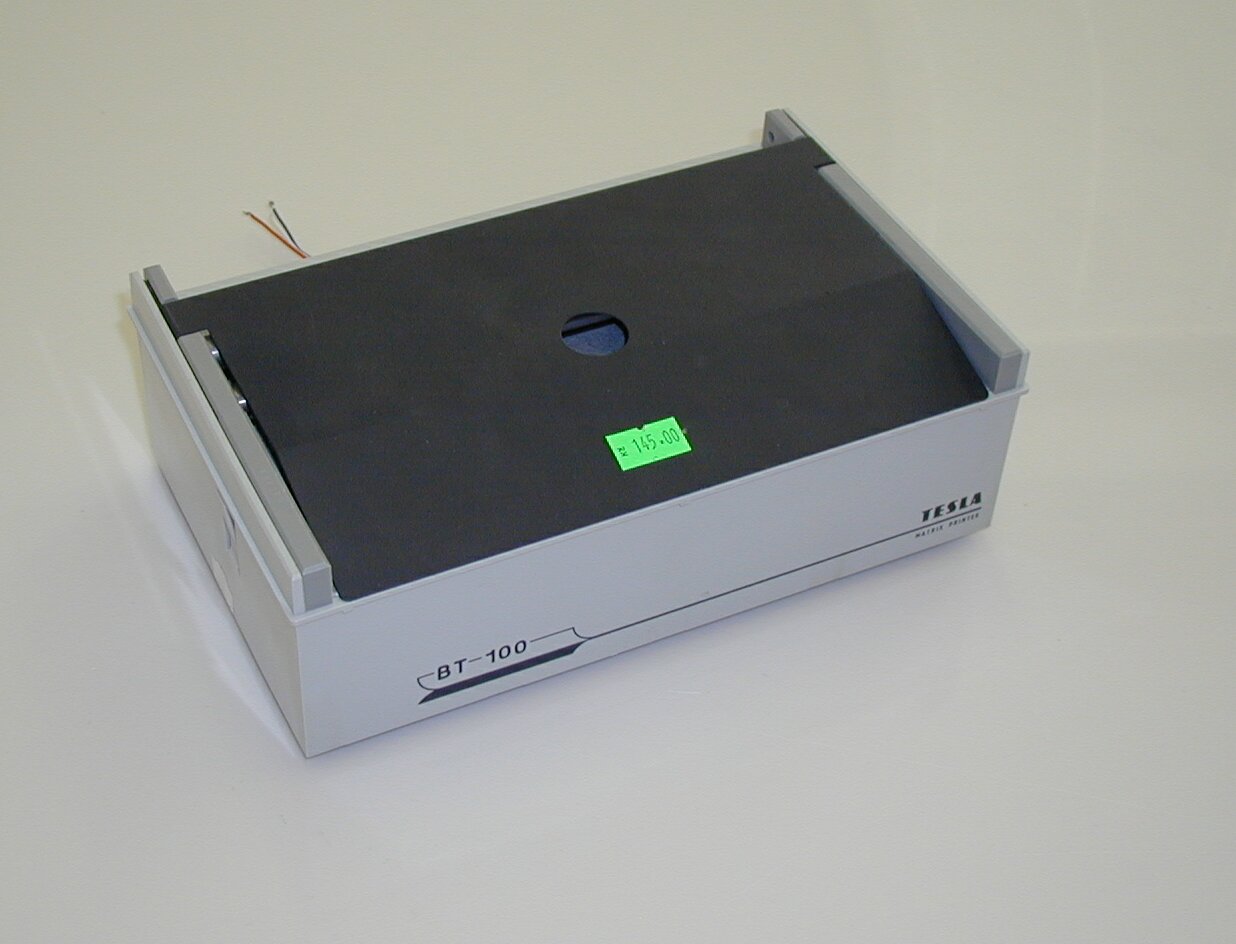

Jednojehličková tiskárna BT100Jednojehličková tiskárna BT100
Na mou výzvu "sem s nimi" se ozval MSoft a díky němu mohu nabídnout další zajímavou sérii fotografií - tentokrát i PMD 85 verze 1, napájecí zdroj a kazetový magnetofon SP 210.

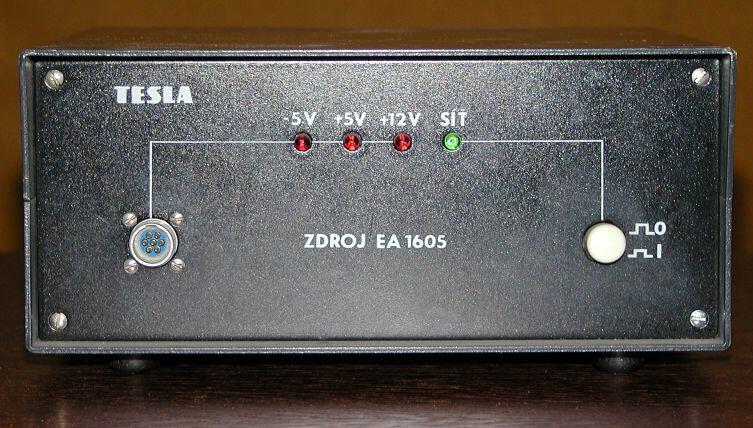

Zdroj Tesla EA 1605 jedna verzeZdroj Tesla EA 1605 druhá verzeZdroj Tesla EA 1605 z boku
Zdroj Tesla EA 1605 zezaduMagnetofon SP 210 zepředuMagnetofon SP 210 zezadu
Krabice ve které se PMD prodávaloKrabice ve které se PMD prodávalo... a uvnitř té krabice sedí PMD 85-2
PMD 85 verze 1PMD 85 verze 1PMD 85 verze 1
PMD 85 verze 2PMD 85 verze 2PMD 85 verze 2
Rozložené PMD verze 1Vnitřnosti PMD verze 1 - je vidět i původní kompletní dekodér kazetofonuOtevřené moduly Basicu verze 1 (nahoře) a verze 2 (dole)

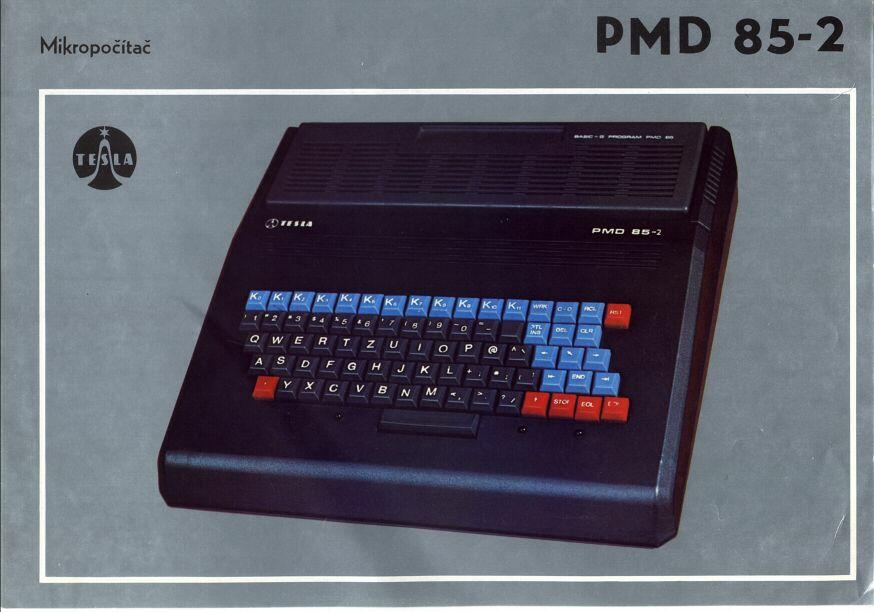

LetákA ještě jeden leták...Zajímavý článek z novin

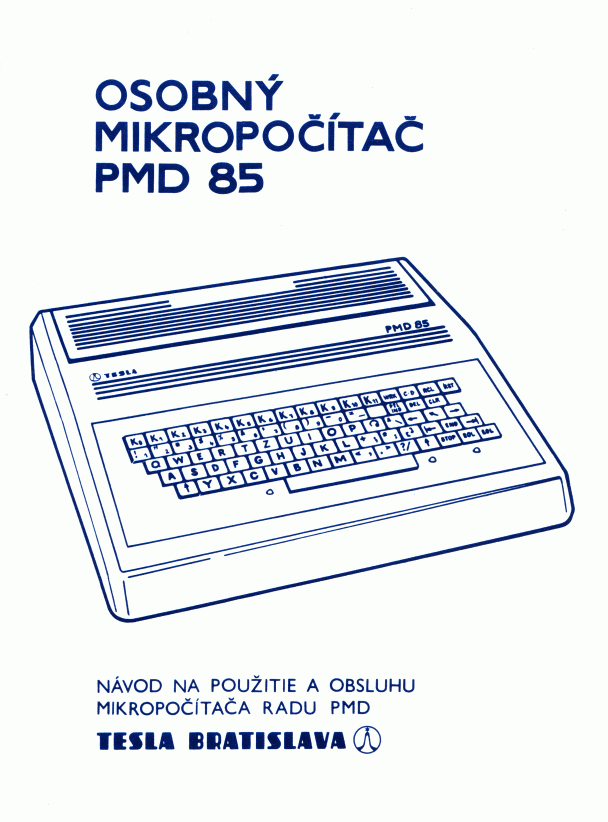

Příručka PMD 85 (MSoftova - moje je v méně salátovém vydání...)Stavebnice myši (použitelná právě i u PMD)Souřadnicový zapisovač ALFI ze stavebnice Merkur (pěkný plotter, že :-) )
